DATOS DE FRUTEROS Y VIÑEROS

[Manu1946]

[Manu1946]

RENAULT 70.14 F DT
frutero

Motor = Deutz F4L-912
nº cilindros/ cilindrada 4/ 3.770 cc (100X120)
potencia nominal = 74 cv / 54 kW
régimen nominal = 2.350 rpm
potencia de inscripción = 69 cv / 50.5 kW
regulador = mecánico
potencia constante entre.. = no
par máximo motor = 249 Nm / 1500 rpm
reserva de par = 18%
gama revoluciones de trabajo = 850
sistema refrigeración = aire
tipo de camisas = secas
bomba inyección = linea
culata de flujo cruzado = si
consumo específico = 235 gr/kw/h
ensayo, nº organismo = BOE 1/88

EMBRAGUE
tipo = B.seco
material = ceramico
nº de discos = 2 de 330 mm
accionamiento = mecánico


TRANSMISION tipo 1
marca = Carraro
nº total marchas av/re = 12/12
nº de marchas de 0-3 km/h = 5
nº de marchas de 0-12 km/h = 4
velocidad mínima al rég. nominal = 0.47 km/h
inversor = si
40 km hora = no


EJE DELANTERO
marca = Carraro
coneón = mecánico
ángulo de giro =
radio de giro mínimo con frenos =
radio de giro mínimo sin frenos = 3.900 mm
giro eje delantero = no

EJE TRASERO
acción blocaje diferencial = mecánico

FRENOS
tipo = discos húmedos
delanteros = si
acción frenado eje delantero = automático
freno remolque = opcional

TDF
régimen TDF = 540 / 540E rpm
proporcional al avance = si
accionamiento = palanca
tipo de embrague = disco seco
tdf frontal = no


SISTEMA HIDRÁULICO
nº de bombas = 2
caudal del sistema = 36.5 litros/min.
bar = 180

DIRECCION
cilindro integrado al eje = si
volante telescópico = si


ELEVADOR HIDRÁUICO
categoría = I - II
tipo de enganche = bola plana
tensores = telescópicos
tensores hidráulicos = no
sensibilidad = tercer punto
tipo control sensibilidad = mecánico
controles = C/ P/ M
regulación velocidad de descenso = no
regulación velocidad de elevación = no
interruptor de subida/bajada = no
capacidad máxima de elevación = 3.440 kp


VÁLVULAS MANDO DISTANCIA
nº válvulas estandar =1

ESTRUCTURA DE PROTECCIÓN
bastidor de seguridad
tipo asiento conductor = mecánico
instrumentación = analógico
plataforma = placas

CABINA NO ORIGINAL
aire acondicionado = opcional
ventilación = si
calefacción = si
limpiaparabrisas delantero / trasero = 1 / 0
faros de labor delanteros/traseros = 2 /0

NEUMÁTICOS DELANTEROS
base = 260/70R20

NEUMÁTICOS TRASEROS
base = 14.9R28

DIMENSIONES Y CAPACIDADES
altura al volante = 1.270 mm
ancho total mínimo / máximo = 1.340 - 1940 mm
ancho de vía delantero min/máx = 1100 - 1250 mm
ancho de vía trasero min/máx. = 1000 - 1600 mm
longitud total = 3.470 mm
paso = 2070 mm
luz libre = 270 mm
capacidad de gas-oil = 62 litros
peso = 2.200 kg

[Manu1946]

RENAULT 80.14 F DT
frutero

Motor = Deutz F4L-913
nº cilindros/ cilindrada 4/ 4.085 cc (100X120)
potencia nominal = 78 cv / 57 kW
régimen nominal = 2.350 rpm
potencia de inscripción = 69 cv / 50.5 kW
regulador = mecánico
potencia constante entre.. = no
par máximo motor = 266 Nm / 1500 rpm
reserva de par = 14%
gama revoluciones de trabajo = 850
sistema refrigeración = aire
tipo de camisas = secas
bomba inyección = linea
culata de flujo cruzado = si
consumo específico = 236 gr/kw/h
ensayo, nº organismo = BOE 1/88

EMBRAGUE
tipo = B.seco
material = ceramico
nº de discos = 2 de 330 mm
accionamiento = mecánico


TRANSMISION tipo 1
marca = Carraro
nº total marchas av/re = 12/12
nº de marchas de 0-3 km/h = 6
nº de marchas de 0-12 km/h = 3
velocidad mínima al rég. nominal = 0.43 km/h
inversor = si
40 km hora = no


EJE DELANTERO
marca = Carraro
coneón = mecánico
ángulo de giro =
radio de giro mínimo con frenos =
radio de giro mínimo sin frenos = 3.900 mm
giro eje delantero = no

EJE TRASERO
acción blocaje diferencial = mecánico

FRENOS
tipo = discos húmedos
delanteros = si
acción frenado eje delantero = automático
freno remolque = opcional

TDF
régimen TDF = 540 / 540E rpm
proporcional al avance = si
accionamiento = palanca
tipo de embrague = disco seco
tdf frontal = no


SISTEMA HIDRÁULICO
nº de bombas = 2
caudal del sistema = 36.5 litros/min.
bar = 180

DIRECCION
cilindro integrado al eje = si
volante telescópico = si


ELEVADOR HIDRÁUICO
categoría = I - II
tipo de enganche = bola plana
tensores = telescópicos
tensores hidráulicos = no
sensibilidad = tercer punto
tipo control sensibilidad = mecánico
controles = C/ P/ M
regulación velocidad de descenso = no
regulación velocidad de elevación = no
interruptor de subida/bajada = no
capacidad máxima de elevación = 3.440 kp


VÁLVULAS MANDO DISTANCIA
nº válvulas estandar =1

ESTRUCTURA DE PROTECCIÓN
bastidor de seguridad
tipo asiento conductor = mecánico
instrumentación = analógico
plataforma = placas

CABINA NO ORIGINAL
aire acondicionado = opcional
ventilación = si
calefacción = si
limpiaparabrisas delantero / trasero = 1 / 0
faros de labor delanteros/traseros = 2 /0

NEUMÁTICOS DELANTEROS
base = 7.50-18

NEUMÁTICOS TRASEROS
base = 13.6R28

DIMENSIONES Y CAPACIDADES
altura al volante = 1.340 mm
ancho total mínimo / máximo = 1.340 - 1940 mm
ancho de vía delantero min/máx = 1100 - 1250 mm
ancho de vía trasero min/máx. = 1000 - 1600 mm
longitud total = 3.470 mm
paso = 2075 mm
luz libre = 270 mm
capacidad de gas-oil = 62 litros
peso = 2.200 kg

[Manu1946]

RENAULT 70.12 V ST
viñero

Motor = Deutz F4L-912
nº cilindros/ cilindrada 4/ 3.770 cc (100X120)
potencia nominal = 74 cv / 54 kW
régimen nominal = 2.350 rpm
potencia de inscripción = 69 cv / 50.5 kW
regulador = mecánico
potencia constante entre.. = no
par máximo motor = 249 Nm / 1500 rpm
reserva de par = 18%
gama revoluciones de trabajo = 850
sistema refrigeración = aire
tipo de camisas = secas
bomba inyección = linea
culata de flujo cruzado = si
consumo específico = 235 gr/kw/h
ensayo, nº organismo = BOE 1/88

EMBRAGUE
tipo = B.seco
material = ceramico
nº de discos = 2 de 330 mm
accionamiento = mecánico


TRANSMISION tipo 1
marca = Carraro
nº total marchas av/re = 12/12
nº de marchas de 0-3 km/h = 5
nº de marchas de 0-12 km/h = 4
velocidad mínima al rég. nominal = 0.47 km/h
inversor = si
40 km hora = no


EJE DELANTERO
radio de giro mínimo con frenos =
radio de giro mínimo sin frenos = 3.250 mm
giro eje delantero = no


EJE TRASERO
acción blocaje diferencial = mecánico

FRENOS
tipo = discos húmedos
delanteros = si
acción frenado eje delantero = automático
freno remolque = opcional

TDF
régimen TDF = 540 / 540E rpm
proporcional al avance = si
accionamiento = palanca
tipo de embrague = disco seco
tdf frontal = no


SISTEMA HIDRÁULICO
nº de bombas = 2
caudal del sistema = 36.5 litros/min.
bar = 180

DIRECCION
cilindro integrado al eje = si
volante telescópico = si


ELEVADOR HIDRÁUICO
categoría = I - II
tipo de enganche = bola plana
tensores = telescópicos
tensores hidráulicos = no
sensibilidad = tercer punto
tipo control sensibilidad = mecánico
controles = C/ P/ M
regulación velocidad de descenso = no
regulación velocidad de elevación = no
interruptor de subida/bajada = no
capacidad máxima de elevación = 3.510 kp


VÁLVULAS MANDO DISTANCIA
nº válvulas estandar =1

ESTRUCTURA DE PROTECCIÓN
bastidor de seguridad
tipo asiento conductor = mecánico
instrumentación = analógico
plataforma = placas

CABINA NO ORIGINAL
aire acondicionado = opcional
ventilación = si
calefacción = si
limpiaparabrisas delantero / trasero = 1 / 0
faros de labor delanteros/traseros = 2 /0

NEUMÁTICOS DELANTEROS
base = 6.00-16

NEUMÁTICOS TRASEROS
base = 13.6R28

DIMENSIONES Y CAPACIDADES
altura al volante = 1.250 mm
ancho total mínimo / máximo = 1.080 - 1630 mm
ancho de vía delantero min/máx = 880 - 1280 mm
ancho de vía trasero min/máx. = 800 - 1300 mm
longitud total = 3.390 mm
paso = 2110 mm
luz libre = 320 mm
capacidad de gas-oil = 62 litros
peso = 1.960 kg

[Cuervorojo]

Buenas,se sabe algo de la nueva serie de fruteros de JD
ML creo k es

Alguien sabe quién fábrica eso,,parece montar motor y cambio JD JD

Saludos

[Manu1946]

En Sima se presentaron.
Esperemos a tener más noticias.

[Manu1946]

RENAULT 70.14 V SDT
viñero

Motor = Deutz F4L-912
nº cilindros/ cilindrada 4/ 3.770 cc (100X120)
potencia nominal = 74 cv / 54 kW
régimen nominal = 2.350 rpm
potencia de inscripción = 69 cv / 50.5 kW
regulador = mecánico
potencia constante entre.. = no
par máximo motor = 249 Nm / 1500 rpm
reserva de par = 18%
gama revoluciones de trabajo = 850
sistema refrigeración = aire
tipo de camisas = secas
bomba inyección = linea
culata de flujo cruzado = si
consumo específico = 235 gr/kw/h
ensayo, nº organismo = BOE 1/88

EMBRAGUE
tipo = B.seco
material = ceramico
nº de discos = 2 de 330 mm
accionamiento = mecánico


TRANSMISION tipo 1
marca = Carraro
nº total marchas av/re = 12/12
nº de marchas de 0-3 km/h = 5
nº de marchas de 0-12 km/h = 4
velocidad mínima al rég. nominal = 0.47 km/h
inversor = si
40 km hora = no


EJE DELANTERO
marca = Carraro
conexión = mecánica
radio de giro mínimo sin frenos = 3.900 mm
giro eje delantero = no


EJE TRASERO
acción blocaje diferencial = mecánico

FRENOS
tipo = discos húmedos
delanteros = si
acción frenado eje delantero = automático
freno remolque = opcional

TDF
régimen TDF = 540 / 540E rpm
proporcional al avance = si
accionamiento = palanca
tipo de embrague = disco seco
tdf frontal = no


SISTEMA HIDRÁULICO
nº de bombas = 2
caudal del sistema = 36.5 litros/min.
bar = 180

DIRECCION
cilindro integrado al eje = si
volante telescópico = si


ELEVADOR HIDRÁUICO
categoría = I - II
tipo de enganche = bola plana
tensores = telescópicos
tensores hidráulicos = no
sensibilidad = tercer punto
tipo control sensibilidad = mecánico
controles = C/ P/ M
regulación velocidad de descenso = no
regulación velocidad de elevación = no
interruptor de subida/bajada = no
capacidad máxima de elevación = 3.510 kp


VÁLVULAS MANDO DISTANCIA
nº válvulas estandar =1

ESTRUCTURA DE PROTECCIÓN
bastidor de seguridad
tipo asiento conductor = mecánico
instrumentación = analógico
plataforma = placas

CABINA NO ORIGINAL
aire acondicionado = opcional
ventilación = si
calefacción = si
limpiaparabrisas delantero / trasero = 1 / 0
faros de labor delanteros/traseros = 2 /0

NEUMÁTICOS DELANTEROS
base = 7.50-16

NEUMÁTICOS TRASEROS
base = 12.4R-28
opcional = 14.9R-24

DIMENSIONES Y CAPACIDADES
altura al volante = 1.260 mm
ancho total mínimo / máximo = 1.080 - 1630 mm
ancho de vía delantero min/máx = 860 - 990 mm
ancho de vía trasero min/máx. = 800 - 1300 mm
longitud total = 3.380 mm
paso = 2070 mm
luz libre = 240 mm
capacidad de gas-oil = 62 litros
peso = 2.110 kg

[Manu1946]

[Manu1946]

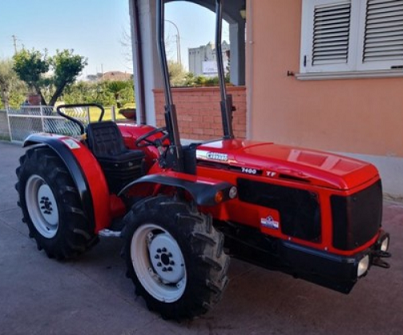

Carraro TF7400 DT
viñero

motor = VM 21 B/3 con 4 cilindros
cilindrada = 2776 cc
potencia = 64 cv / 47 kW
par motor máximo = 195 Nm
régimen de par máximo = 1.800 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico

Cabina no original = opcional
aire acondicionado = opcional
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 280/70R18
opcional = 250/80-16
opcional = 250/80-18
opcional = 8.25-16

neumáticos traseros
base = 360/70R20
opcional = 11.2R20
opcional = 320/70R20
opcional = 12.4R20

dimensiones y capacidades
ancho total mínimo/máximo = 1.315
longitud total = 3.277 mm
luz libre = 280 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 1.880 kg

[Manu1946]

Carraro TF 8400 DT
viñero

motor = VM 29 B/3 con 3 cilindros
cilindrada = 2.082 cc
potencia = 75 cv / 55 kW
par motor máximo = 240 Nm
régimen de par máximo = 1.600 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico

Cabina no original = opcional
aire acondicionado = opcional
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 280/70R18
opcional = 250/80-16
opcional = 250/80-18
opcional = 8.25-16

neumáticos traseros
base = 360/70R20
opcional = 11.2R20
opcional = 320/70R20
opcional = 12.4R20

dimensiones y capacidades
ancho total mínimo/máximo = 1.315
longitud total = 3.165 mm
luz libre = 280 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 1.855 kg

[Manu1946]

Carraro TRF 7400 DT
frutero

motor = VM 21 B/3 con 4 cilindros
cilindrada = 2776 cc
potencia = 64 cv / 47 kW
par motor máximo = 195 Nm
régimen de par máximo = 1.800 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico

Cabina no original = opcional
aire acondicionado = opcional
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 280/70R18
opcional = 250/80-16
opcional = 250/80-18
opcional = 11LRx 16

neumáticos traseros
base = 360/70R20
opcional = 320/70R20
opcional = 12.4R20
opcional = 335/80R20

dimensiones y capacidades
ancho total mínimo/máximo = 1.315
longitud total = 3.277 mm
luz libre = 360 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 1.905 kg

[Manu1946]

Carraro TRF 8400 DT
frutero

motor = VM 29 B/3 con 3 cilindros
cilindrada = 2.082 cc
potencia = 75 cv / 55 kW
par motor máximo = 240 Nm
régimen de par máximo = 1.600 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico

Cabina original = opcional
aire acondicionado = si
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 280/70R18
opcional = 250/80-16
opcional = 250/80-18
opcional = 11LR16

neumáticos traseros
base = 360/70R20
opcional = 320/70R20
opcional = 12.4R20
opcional = 335/80R20

dimensiones y capacidades
ancho total mínimo/máximo = 1.315
longitud total = 3.165 mm
luz libre = 360 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 1.855 kg

[Manu1946]

Carraro TRF 6400 DT
frutero

motor = VM 66 B/3 con 3T cilindros
cilindrada = 2.082 cc
potencia = 60 cv / 44 kW
par motor máximo = 215 Nm
régimen de par máximo = 1.400 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora =

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico
plataforma = suspendida

Cabina original = opcional
aire acondicionado = si
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 320/70R20
opcional = 250/18-18
opcional = 11.5/80R.15.3
opcional = 320/65R18

neumáticos traseros
base = 320/70R20
opcional = 250/70R20
opcional = 11.5/80-R15.3
opcional = 320/65R18

dimensiones y capacidades
ancho total mínimo/máximo = 1.380
longitud total = 3.085 mm
luz libre = 275 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 1.900 kg

[Manu1946]

Carraro TRX 8400 DT
frutero

motor = VM 29 B/3 con 3T
cilindrada = 2.082 cc
potencia = 75 cv / 55 kW
par motor máximo = 240 Nm
régimen de par máximo = 1.600 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico
plataforma = suspendida

Cabina original = opcional
aire acondicionado = si
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 320/70R20
opcional = 250/18-18
opcional = 11.5/80-R15.3
opcional = 320/65R18

neumáticos traseros
base = 320/70R20
opcional = 250/18-18
opcional = 11.5/80-R15.3
opcional = 335/65R18

dimensiones y capacidades
ancho total mínimo/máximo = 1.420 mm
longitud total = 3.085 mm
luz libre = 310 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 1.900 kg

[Manu1946]

Carraro TRX 9400 DT
frutero

motor = VM 77 B/3 con 4T
cilindrada = 2.776 cc
potencia = 87 cv / 64 kW
par motor máximo = 310 Nm
régimen de par máximo = 1.400 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico
plataforma = suspendida

Cabina original = opcional
aire acondicionado = si
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 320/70R20
opcional = 250/18-18
opcional = 11.5/80-R15.3
opcional = 320/65R18

neumáticos traseros
base = 320/70R20
opcional = 250/18-18
opcional = 11.5/80-R15.3
opcional = 320/65R18

dimensiones y capacidad
ancho total mínimo/máximo = 1.690 mm
longitud total = 3.200 mm
luz libre = 240 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 1.940 kg

[Manu1946]

Carraro TRG 9400 DT
frutero

motor = VM 77 B/3 con 4T
cilindrada = 2.776 cc
potencia = 87 cv / 64 kW
par motor máximo = 310 Nm
régimen de par máximo = 1.400 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

2 Tipo de cambio
nº total de marchas ad/atr = 32/32

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 1
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 1.900 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico
instrumentación = digital
plataforma = suspendida

Cabina original = opcional
aire acondicionado = si
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 320/70R20
opcional = 11.2R20
opcional = 250/80-18
opcional = 11LRx16

neumáticos traseros
base = 360/70R24
opcional = 12.4R24
opcional = 12.4R20
opcional = 335/80R20

dimensiones y capacidad
ancho total mínimo/máximo = 1.415 mm
longitud total = 3.510 mm
luz libre 410 mm
capacidad de combustible =60 litros
peso de embarque c/bastidor = 2.370 / 2.230 kg

[Manu1946]

Carraro SRX 6400 DT
frutero

motor = VM 66 B/3 con 3T cilindros
cilindrada = 2.082 cc
potencia = 60 cv / 44 kW
par motor máximo = 215 Nm
régimen de par máximo = 1.400 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora =

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 2
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 2.000 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico
plataforma = suspendida

Cabina original = opcional
aire acondicionado = si
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 9.50R20
opcional = 300/70R20
opcional = 320/70R20

neumáticos traseros
base = 9.50R20
opcional = 300/70R20
opcional = 320/70R20

dimensiones y capacidades
ancho total mínimo/máximo = 1.060
longitud total = 3.245 mm
luz libre = 265 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 2.100 -- 1.850 kg

[Manu1946]

Carraro SRX 8400 DT
frutero

motor = VM 29 B/3 con 3T cilindros
cilindrada = 2.082 cc
potencia = 75 cv / 55 kW
par motor máximo = 240 Nm
régimen de par máximo = 1.600 rpm
sistema de refrigeración = agua

Embrague = hidráulico

Transmisión = 16/16
inversor = sincronizado
40 km hora = si

Eje delantero
conexión = eh
blocaje diferencial automático = si

Frenos
tipo = discos húmedos
delanteros = si

TDF
régimen = 540 / 540E
proporcional al avance = si
accionamiento = eh
TDF frontal = opcional

Sistema hidráulico
nº bombas = 2
bar = 160

Elevador hidráulico
control = T/P
capacidad máxima de elevación = 2.000 kg

Estructura de protección
bastidor de seguridad = abatible
tipo asiento conductor = mecánico
instrumentación = digital
plataforma = suspendida

Cabina original = opcional
aire acondicionado = si
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 9.50/R20
opcional = 300/70R20
opcional = 320/70R20

neumáticos traseros
base = 9.50R20
opcional = 300/70R20
opcional = 320/70R20


dimensiones y capacidades
ancho total mínimo/máximo = 1.060
longitud total = 3.245 mm
luz libre = 265 mm
capacidad de combustible = 50 litros
peso de embarque c/bastidor = 2.100 - 1.850 kg

[Manu1946]

[Manu1946]

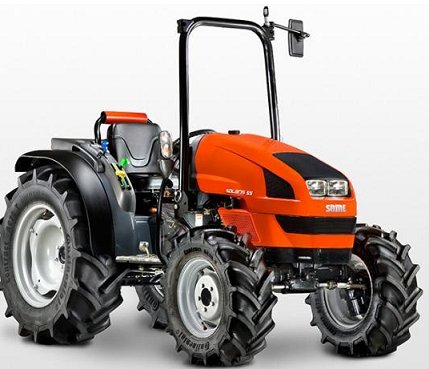

SAME Solaris 35W
DT - convencional

motor = Mitshubishi
modelo = S+L+H 500.3A con 3 cilindros (85x92)
cilindrada = 1.566 cc
potencia = 35.5 cv / 26 kW
régimen nominal = 3.000 rpm
par motor máximo = 89 Nm
régimen de par máximo = 2.000 rpm
sistema de refrigeración = aire
tipo camisas = secas
refrigeración continua pistones por aceite = no
bomba inyección = línea
consumo específico = 273 gr/kw/h
tubo escape = horizontal
ensayo = nº organismo = B.O.E / 11/94


Embrague
tipo = disco seco
material = cerametálico
nº de discos = 1
diámetro disco = 216 mm
accionamiento = hidráulico

Transmisión
nº palancas de cambio = 2
nº gamas av/re = 3/3
cambio entre gamas = no sincronizado
nº de marcas por gama av/re = 4/4
cambio entre marchas = sincronizado
nº total de marchas av/re = 12/12
nº de marchas entre 0 a 3 km hora = 5
nº de marcas entre 3-12 km hora = 4
velocidad mínima al régimen nominal = 0.68 km hora
inversor = no sincronizado
posición neutral = si

Eje delantero
conexión = mecánica
blocaje diferencial automático = si
carga máxima admisible = 1.000 kg
ángulo de giro = 50º
radio de giro mínimo con frenos = 2.600 mm
radio de giro mínimo sin frenos = 2.800 mm

Eje trasero
acción blocaje diferencial = electrohidráulico
reducciones finales = piñón-corona
carga máxima admisible = 1.400 kg

Frenos
tipo = discos húmedos
exteriores/interiores = interiores
nº de discos en cada lado = 2+2
accionamiento = mecánico
freno remolque = no

TDF
régimen = 540 / 1000
proporcional al avance = si
accionamiento = eh
tipo de embrague = baño de aceite
régimen motor TDF 540 = 2.655 rpm
régimen motor TDF 1000 = 2.736 rpm
nº ejes TDF = 1
TDF frontal = no

Sistema hidráulico
tipo = abierto
nº bombas = 2
caudal bomba elevador = 29 l/m
régimen del motor = 3.000 rpm
bar = 180
situación bomba hidráulica principal = junto motor
mismo aceite hidráulico-transm. = si

Dirección
cilindro integrado en el eje = si
volante telescópico = si
columna dirección / posiciones = no


Estructura de protección
bastidor de seguridad = abatible
pedales suspendidos = si
cuenta horas = analógico
cuenta-revoluciones = analógico
plataforma = plataforma

Cabina
marca = Brieda
tipo asiento conductor = mecánico
aire acondicionado = opcional
limpiaparabrisas delantero / trasero = 1/0
faros de labor delant/ traseros = 2 / 1

Neumáticos delanteros
base = 7.0-12
opcional = 27x8.50-12 gard.

neumáticos traseros
base = 320/70R20
opcional = 38x14.00-20 gard.


dimensiones y capacidades
altura total = 2.000 mm
altura al volante = 1.240 mm
altura al capo = 1.145 mm
ancho total mínimo/máximo = 1.240 - 1.340 mm
ancho de vía delantero min/máximo = 970 - 1.190 mm
ancho de vía trasero min / máximo = 920 - 1.020 mm
longitud total = 2.960 mm
distancia entre ejes = 1.630 mm
luz libre = 345 mm
capacidad de combustible = 29 litros
boca llenado combustible = interior capo
depósito auxiliar opcional = no
aceite hidráulico / transmisión = 21 litros
peso de embarque c/bastidor = 1.030 kg
peso de embarque con cabina = 1.140 kg
guardabarros delanteros = no
